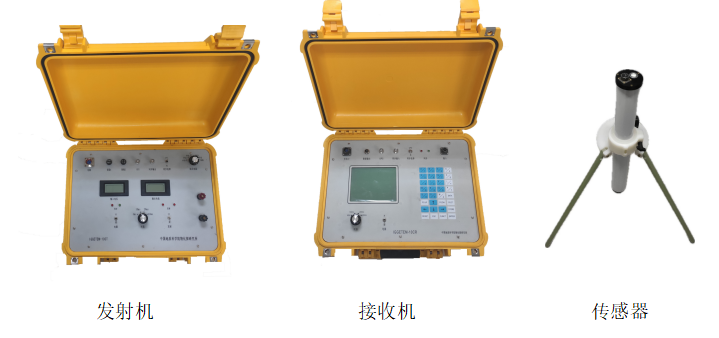

IGGETEM-20系統（分體機）的主要技術指標
一、發射機技術指標：
1、最高發射電壓：60V；
2、最大發射電流20A；
3、發射電流波形：雙極性方波，占空比50%；
4、方波寬度：4、10、20、40、100mS可選；
5、同步方式： GPS。

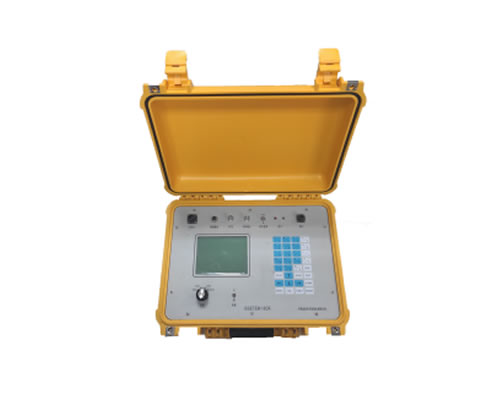

二、接收機技術指標：
1、動態范圍：±0.8V；
2、模數轉換器：18位；
3、通道增益：4級浮點放大；
4、采樣率：250kHz(4μS時間間隔)；
5、最小分辨率：0.5μV@晚期道；
6、疊加次數：32、64、128、258、512、1024、2048、4096次可選；
7、同步方式：電纜、GPS可選；
8、采樣窗口：log10、log14、log20可選。
三、傳感器技術指標：
1、有效面積3000m2；
2、帶寬：30kHz；
3、調平方式：三腳架。

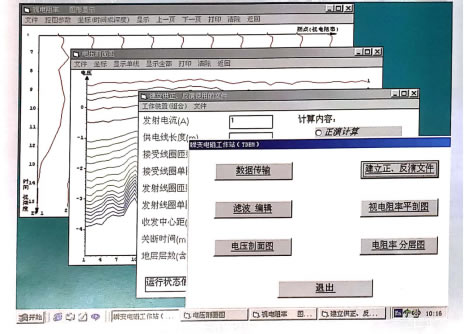

四、數據處理與解釋軟件的功能：
配置軟件功能強大，有獨具特色的數據預處理能力；集傳統正、反演與獨特的多參數快速反演與一體；可處理多種裝置形式的TEM 數據；使用方便，界面良好。主要功能如下：
1、數據傳輸；
2、數據編輯、濾波；
3、感應電動勢剖面成圖；
4、正演、反演、直接反演計算；
5、可輸出沿測線方向（視）電阻率剖面等值線圖數據，供sufer繪圖；
6、可輸出垂直測線方向（視）電阻率剖面等值線圖數據，供sufer繪圖；
7、可輸出等深面（視）電阻率圖數據，供sufer繪圖。

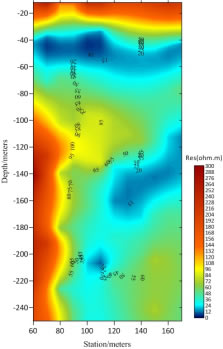

五、應用實例：

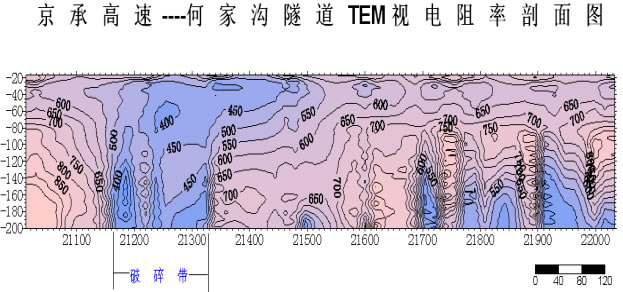

1、在京承高速中的應用

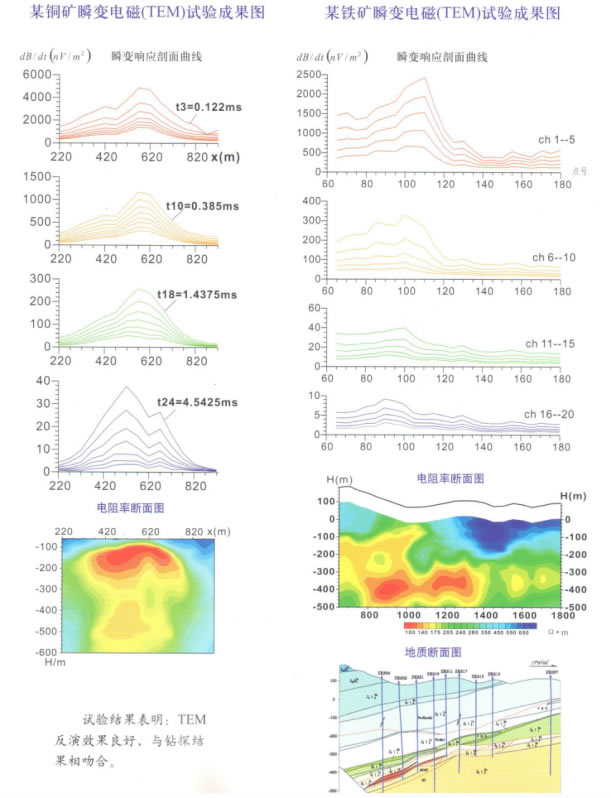

2、兩個礦山的應用實例
3、在重慶彭水縣某滑坡體的測量工作。
